造管ラインの操業を左右する重要なカットオフセクション
当社では、高性能な超硬チップソーによる独自開発のロータリーリニアカットオフマシン、
ロータリースウィングカットオフマシン、コールドソーカットオフマシンを取り揃え、
お客様のラインに最適な機種を選定いたします。

鋼管用切断機(カットオフ)

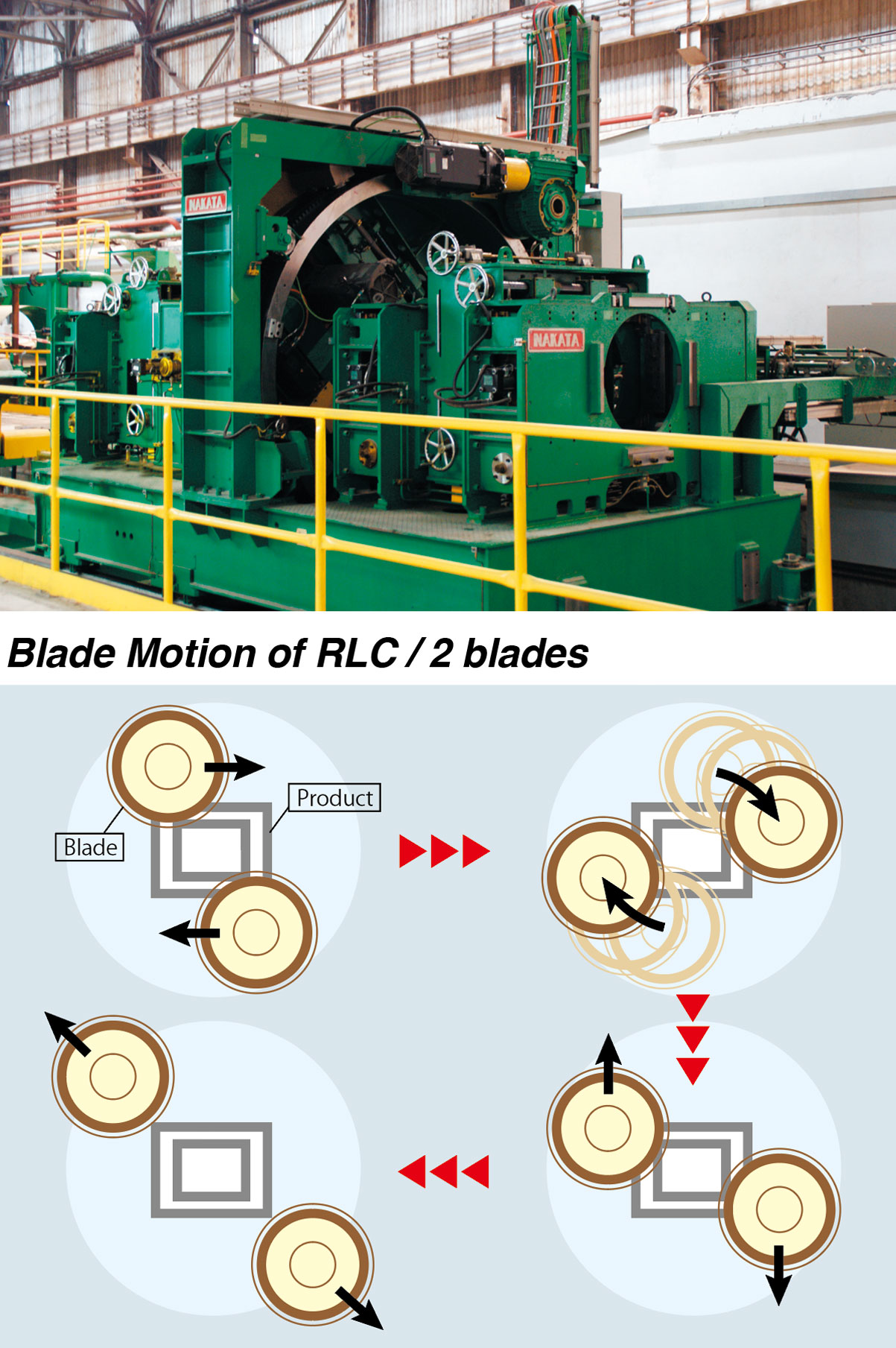

01ミーリング走行切断機(2枚刃 走行タイプ)

仕様

カッターヘッド 2基
製品サイズ 4~20インチ
対象形状 丸管・角管
鋼種 普通鋼、合金鋼、高抗張力鋼、ステンレス鋼
ミーリング走行切断機2枚刃

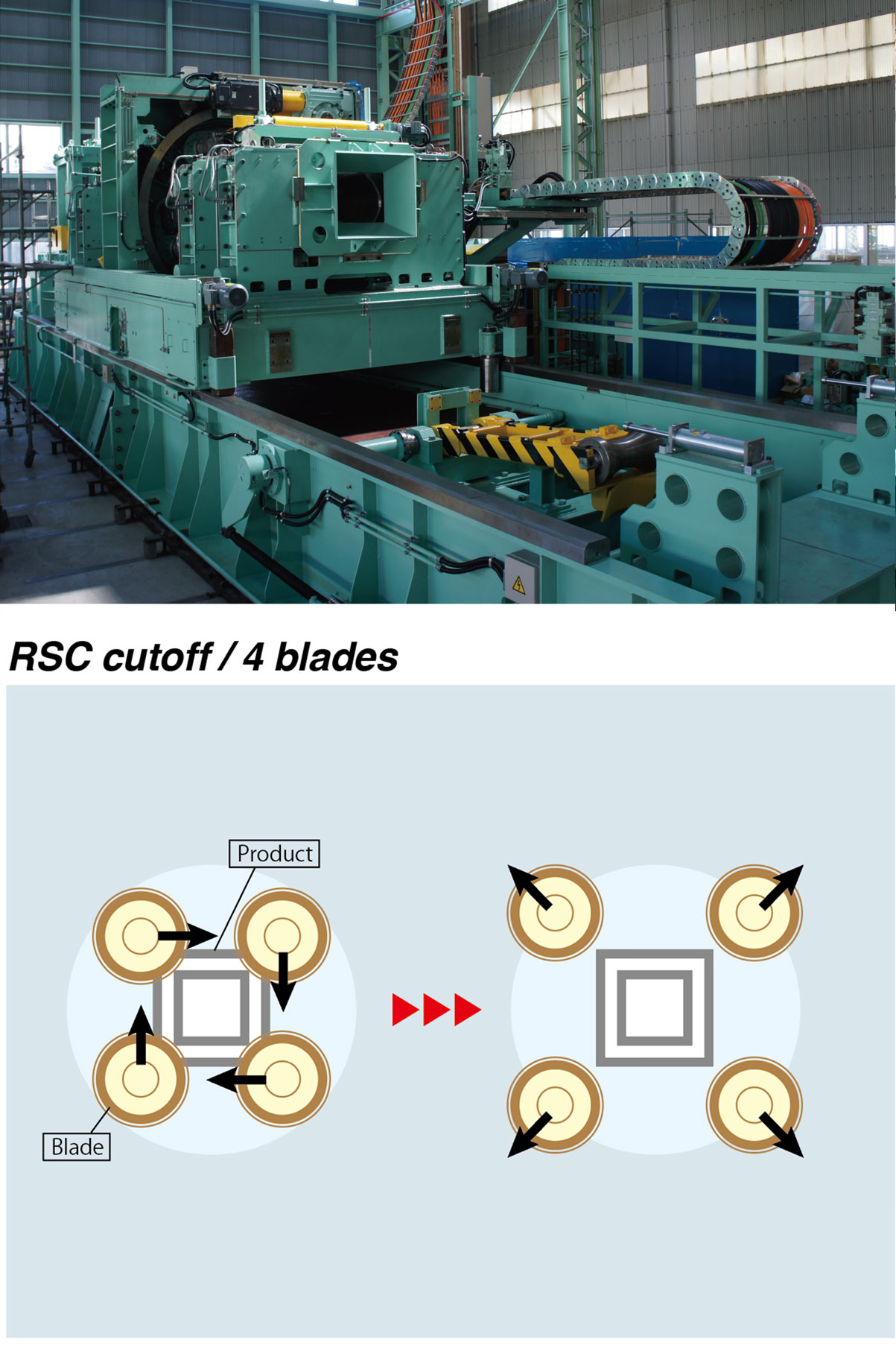

02ミーリング走行切断機(4枚刃 走行タイプ)

仕様

カッターヘッド 4基
製品サイズ 16~26インチ
対象形状 丸管・角管
鋼種 普通鋼、合金鋼、高抗張力鋼、ステンレス鋼
ミーリング走行切断機4枚刃

技術ポイント

●あらゆる規格、鋼種、形状に対応、広範囲の切断条件選択が可能

超高周速、軽切削から低周速、重切削までの広範囲の切断条件の選択が可能。

●ビジュアルツールによる切削条件選定機能

最適な切断条件をモニターで確認しながらコントロールが可能。

●美麗な切断面と刃物の高寿命化を実現

後工程での再切断、面取り作業が不要。

●切粉対策やメンテナンス性に配慮した構造

世界最軽量クラスの走行切断ヘッドで、カット数/minが増加し、ミルの速度向上が 可能となり、生産能力が向上。

03ミーリング走行/定置式切断機(2枚刃 走行/定置式)

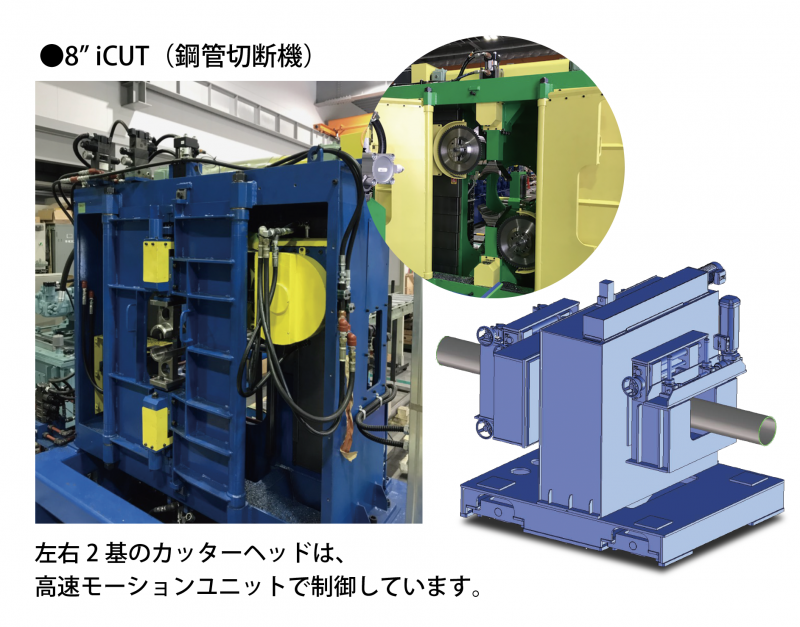

新型 鋼管用切断機 ” iCUT ”
従来の丸鋸2枚式切断機に比べ、著しくシンプルでコンパクトな機構にて、軽量かつ堅牢な構造で高性能と低コストを実現!

仕様

カッターヘッド 2基
製品サイズ 2~10インチ
対象形状 丸管
鋼種 普通鋼、合金鋼、高抗張力鋼、ステンレス鋼
ミーリング走行/定置式切断機

技術ポイント

●美しい切断面

段差が小さくかつ美麗な切断面が得られます。

●シンプルかつコンパクトな機構

高精度、高剛性の支持機構による堅牢な刃物送り機構により、軽量にして且つ安定性のある優れた構造です。

●高性能ソフトによる簡単な操作

製品データを入力するだけで、切削条件を自動計算できます。

●広範囲な切断条件と長い刃物寿命

比較的高い切削速度にて、1刃当たりの切り込み量を適宜に選定することにより、広範囲な切断条件に対応することができ、刃物寿命も長くなります。

●容易な切粉処理

切粉は下方に集中して落ちる構造となっており、切粉処理および機械清掃が容易です。

●刃物およびクランプ交換時間の短縮

本体前面がオープンになり交換作業がしやすく、短時間でツール交換できます。

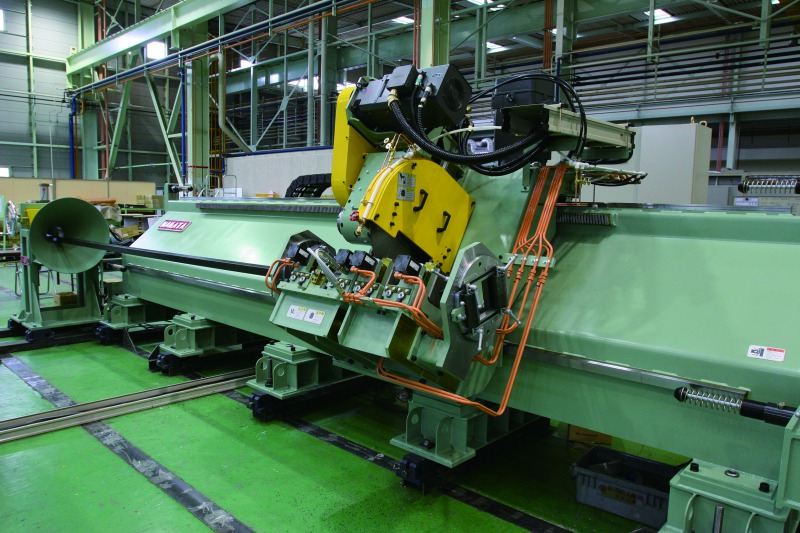

04 コールドソー走行切断機(1枚刃 小径用2”〜5”)

仕様

カッターヘッド 1基による突っ切り切断
製品サイズ 5インチ以下
対象形状 丸管・角管
鋼種 普通鋼、合金鋼、高抗張力鋼、ステンレス鋼、
ACサーボモーターによる制御システム
コールドソー走行切断機
